일본 CANARE 사의 선재와 전용단자로 제작된 케이블 입니다
방송&음향 케이블 전문회사인 일본 카나레社에서 새롭게 출시된 고성능 S비디오 케이블 입니다.
(카나레 75 ohm digital video coaxial Cable * DUAL SDI COAXIAL CABLE)
HD방송 신호를 전송해주는 75옴 코엑시얼 케이블로 구성된 카나레 S비디오 케이블은
S-VHS 화질의 고해상도와 색감, 노이즈 방지 등 최상의 영상신호 전송을 위해 특별히 고안되었습니다.
DVDP 나 셋탑박스와 TV 연결시 최상의 S비디오 화질을 보여주며, 특히 그래픽카드의 TV-OUT 으로
영화나 동영상 감상시 TV-OUT 전용 케이블로도 완벽한 화질구연을 보여줍니다.
강당이나 공연장, 교회 등에서 수십미터 S-VHS 전송이 가능하여 홈씨어터 시스템이나
설치 공사등에도 폭넓게 사용되고 있습니다.
S-VHS 신호를 손실없이 전송해주기 위한 75옴 동축케이블을 사용했으며, 신호감쇄를 적게 하여
장거리 전송에도 문제없는 발포폴레에틸렌 절연체를 채용했습니다.
또한 이중쉴드차폐처리가 되어 있어서 EMI, RFI 문제가 없어, 색번짐이나 노이즈 유입 문제를
완벽하게 해결하였습니다.
지금까지 AV 분야에 사용되는 S비디오 케이블 중에서 가장 높은 등급의 S-VHS 케이블로서

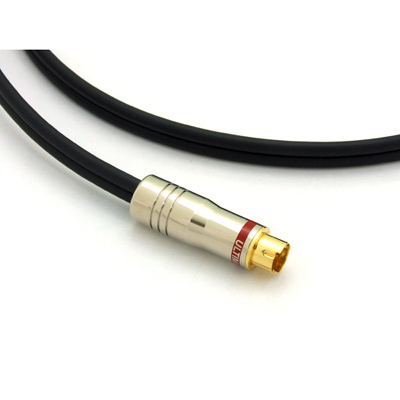

네덜란드 ULTIMAX 의 DIN 4pin S-VHS 전용 커넥터를 사용하여 정밀 수작업으로 제작합니다.
(독일 WBT 의 Halogen-free non toxic 은납을 사용하여, 전기 전도성 향상에 따른 성능을
높여주는 동시에 환경까지 생각하였습니다)
한단계 높은 S비디오 화질을 원하신다면 세계 최정상의 방송 전용 S비디오 케이블인
카나레 S비디오 케이블을 추천해드립니다.

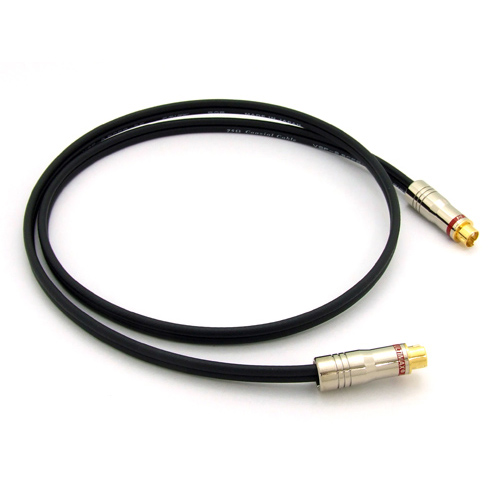

케이블 :: 일본 카나레社의 고성능 S-VHS 방송전용 케이블 (모델명 V2F-2.5CFB-SC)
단자 :: ULTIMAX DIN 4pin (24k 금도금 신호핀, 테프론재질 절연체)
카나레 75 ohm digital video coaxial Cable * DUAL SDI COAXIAL CABLE
|
MECHANICAL SPECIFICATIONS |
|
Model |
Std. Lng.
ft.
(m) |
Wt.
Std. Lng.
lbs.
(kgs) |
Nominal
O.D.
in.
(mm) |
PVC
Jacket
Thickness
in.
(mm) |
Brittle Point
F°
(C°) |
|
L-2.5CFB |
984
(300) |
17
(7) |
.157
(4.0) |
.020
(0.5) |
-22
(-30) |
|
(contd.) MECHANICAL SPECIFICATIONS |
|
Model |
Cond. Material
AWG |
Cond. O.D.
in.
(mm) |
Dielectric
Insulation
Type* |
Insulation O.D.
in.
(mm) |
Shield
Material
Coverage |
|
L-2.5CFB |
Bare Copper
#25 |
.02
(0.5) |
Foam PE |
.094
(2.4) |
AL Foil 100%
TAC Braid >92% |
*Dielectric Strength = 1000V AC/1min. Insulation Resistance/3Mft = >1000M ohm.
|
ELECTRICAL PERFORMANCE |
|
Model |
Cond.
D.C.R.
ohm/1000ft
(ohm/100m) |
Shield
D.C.R.
ohm/1000ft
(ohm/100m) |
Nom. Cap.
@1KHz
pF/ft
(pF/m) |
Nom.
Imp.
ohm |
Velocity
of
Prop. |
Serial Digital
Transmission
Lengths
@ 270 Mb/s
** |
|
L-2.5CFB |
<28.35
(<9.3) |
<7.3
(<2.4) |
17
(55) |
75 |
79% |
470 ft min.
614 ft max |
|
