 특징
- 최대 입력 음성/영상이 4개이고 출력 음성/영상이 4개인 Routing Switcher .
- 입력은 A,B,C,D 출력은 1,2,3,4 로 해서 사용자 혼선방지.
- 크기를 최소화하여 좁은 공간에도 사용가능.
사용법
- 연결하기

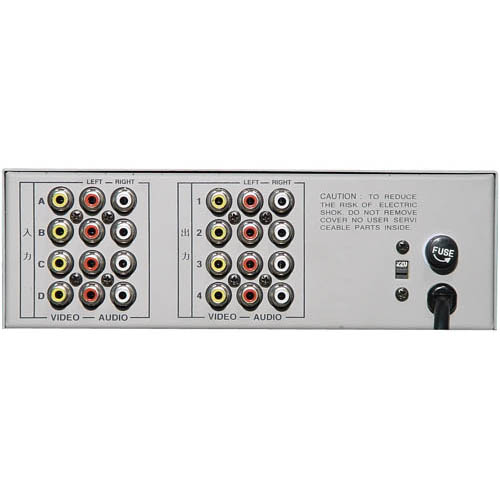

- 기기의 뒤에 A,B,C,D 는 입력이고 1,2,3,4 는 출력입니다.
- 카메라,VTR,효과기,반주기등 A/V 출력에서 본기기입력 A,B,C,D 로 연결합니다.
- 본기기의 출력 1,2,3,4 를 모니터,VTR등 기기의 입력에 연결합니다.
- 사용하기

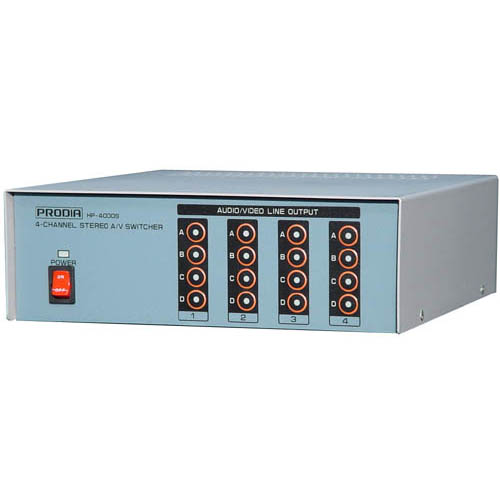

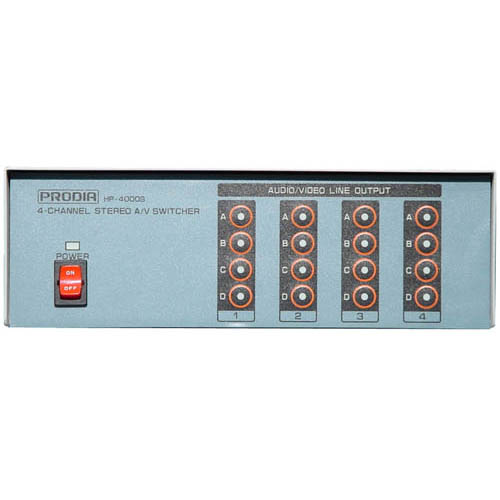

- 세로 A,B,C,D는 입력이고 가로 1,2,3,4는 출력입니다.
- 세로줄 출력 1,2,3,4에는 각각 입력 A,B,C,D가 있습니다.
- 1번 출력에 A 를 보내려면 출력1번 줄에 있는 A 를 선택하면됩니다.
- 입력 B를 3번출력에 보내려면 3번 세로줄에 B를 누르면됩니다.
- 출력 1,2,3,4는 모두 같은 영상을 선택 할수 있고 각각 다른 영상을 선택할수도 있습니다.
특성
- 영상신호 입력: 4-채널 1Vpp, 임피던스 75
- 영상신호 출력: 4-채널 2Vpp. 임피던스 75
- 영상주파수특성:6MHz Vin=1Vpp
- 음성신호 입력: 4-채널 Stereo 1Vpp 임피던스 10K
- 음성신호 출력: 4-채널 Stereo 1Vpp 임피던스 10K
- 사용전압: AC220V 6Watts
- 외형칫수: W220mm, H72mm, D240mm. 무게/ 1Kg
기타사항
- 주의
A/V 입력과 출력 라인이 10m 이상으로 길어지면 외부의 정전기 인입(引入)등으로
인하여 부품(IC)의 파손 우려가 있으니 A/V Plug를 꽂기 전에 기기의 몸체(Ground)에
접촉(정전기 방전)한 후에 꽂으시오.
- 전원
AC220V. /60Hz. |
|
