| ▒ 주요특징 ▒ |
- Audio Extender와 CAT.5 케이블을 사용하여 Audio stereo와 microphone을
최대 300M까지 전송할 수 있다.
- Audio Out 단자를 통해 멀티미디어 스피커와 헤드폰 또는 이어폰이 지원 가능하다.
- 마이크 입력을 통해 콘덴서 마이크와 다이나믹 마이크를 지원한다.
- Microphone preamplifier 내장
- 마이크 세부조정기능
|
|
|
|
|

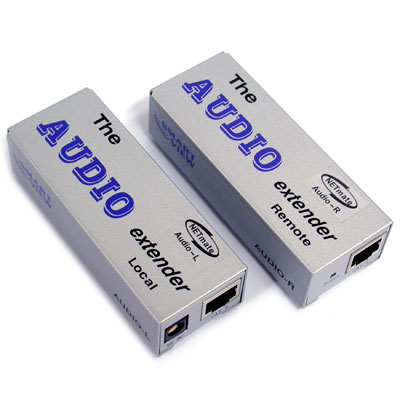

▲ 제품앞면 (Local)
1. 전원 Jack (DC9V/300m A)
2. CAT.5 (RJ-45 커넥터) |

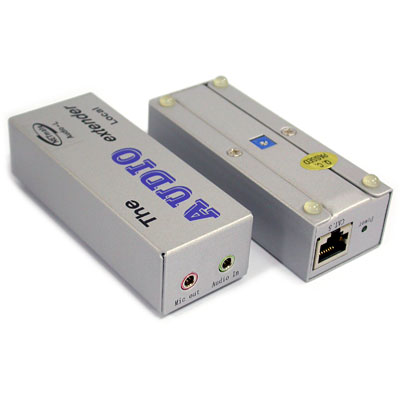

▲ 제품뒷면 (Local)
1. Audio In
2. Mic Out |
|
|
|
|
▲ 제품앞면 (Remote)
1. 전원 LED
2. CAT.5 (RJ-45 커넥터) |

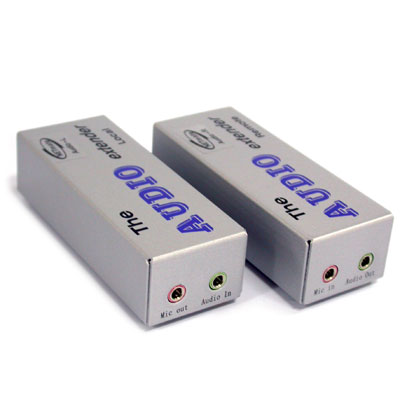

▲ 제품뒷면 (Remote)
1. Audio Out
2. Mic In |
|
|
◀ 제품밑면 (Remote)
1. 마이크 세부조정
(미끄럼 방지고무 장착)
※ 제품 밑면의 스티커 훼손 시 A/S 및 교환,환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요. |
 |
|
Function |
Audio-L |
Audio-R |
|
Audio Out/In Connector |
1 x 3.5mm |
|
Mic In/Out Connector |
1 x 3.5mm |
|
RJ-45 Connector |
1 |
|
Frequency response |
10 Hz to 25 KHz / -3dB(1Vp-p/10k Ohms) |
|
Audio In impedance |
10k Ohms |
|
MAX. Audio Input level |
1.8Vp-p |
|
MAX. Mic Input level |
0.5Vp-p |
|
MAX. Mic gain |
0 to +15dB |
|
Cable Distance |
300m(Max.) |
|
Power Adapter(Min.) |
DC 9V 300mA |
|
Housing |
|
|
Weight |
65g |
66g |
|
Dimensions(LxWxH)mm |
92 x 34 x 22 | | |
|
▣ 제품사용 예
▣ 제품설치
1. PC를 끈다
2. Audio – Extender의 Local unit Audio 와 PC에서 나온 3.5mm plug 케이블을 Mic에 연결한다.
3. Audio – Extender의 Local 과 Remote를 CAT. 5 cable로 연결한다.
4. 헤드폰과 마이크 플러그를 Audio extender의 Remote 쪽에 연결한다.
5. 전원 코드를 연결한다.
6. PC를 켜고 음악을 플레이한다.
▣ 제품 구성물
- Audio Extender Local unit
- Audio Extender Remote unit
- 사용자 설명서
- DC9V 300m A 전원 아답터 1개
- 케이블 1개
|
