중요 : 본 상품은 튜닝종류의 부품으로 사용자가 정보를 습득하여 이용해야 하며 판매자는 더이상 기술 지원을 하지 않으므로 이점 참고하시어 구매바랍니다.
본 케이블은 아래 사용가능한 그래픽카드 목록의 제품에서만 작동합니다.
그외 그래픽카드 및 장비간의 연결에는 사용이 불가능합니다.
그러니 구매전 사용하시는 그래픽카드를 확인하시고 구매하시기 바랍니다.
이를 무시하시고 구매하실 경우 반품이 불가능합니다!!
아래 사용가능한 그래픽카드 목록에 해당하는 제품을 사용하신다면 100% 출력이 가능합니다.
출력 패치를 하시면 컴포넌트 출력을 선택할 수 있는 옵션이 생성됩니다.
이후 출력 설정은 듀얼 모니터를 사용하는 방법과 동일하니 그래픽카드 메뉴얼에서 듀얼 출력설정방법을 참고해 설정하시면 됩니다.
메뉴얼이 없으시거나 설정이 어려운분들은 ATI 관련 커뮤니티를 검색해 확인하시기 바랍니다.
주요기능과 특징
- 손쉽게 ATI RADEON 95XX? 이상 시리즈에서 컴포넌트 출력 가능
- DVI와 컴포넌트출력이 동시에 지원되어 HDTV 및 PC모니터의 DVI동시접속 지원
- HDTV/SDTV 뿐만 아니라 4:3 또는 16:9의 다양한 화면모드 출력
- VGA TVOUT 출력 (COMPOSITE, S-VIDEO) 보다 월등히 우수한 HD화면 감상
- Dogle type Splitter 케이블로 장착과 사용에 편의성
- 가장 경제적이고 효과적인 PC to HDTV 출력
- Dongle (Gold Plated) 타입으로 고급 컴포넌트 케이블의 품질을 공유
- (구)아즈텍 ATI 컴포넌트 출력 케이블의 기능과 안정성을 개선,발전
- 광범위하게 보급된 RADEON 시리즈에서의 HDTV출력을 활용가능

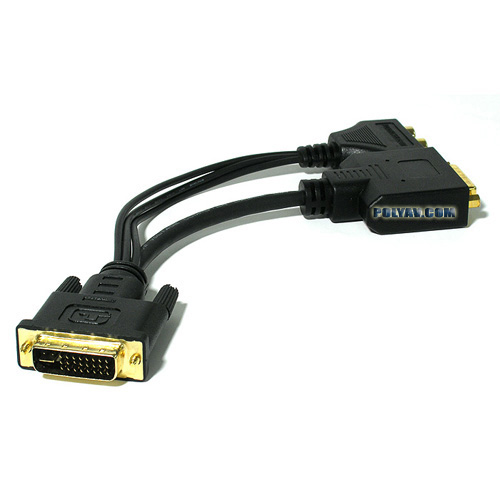

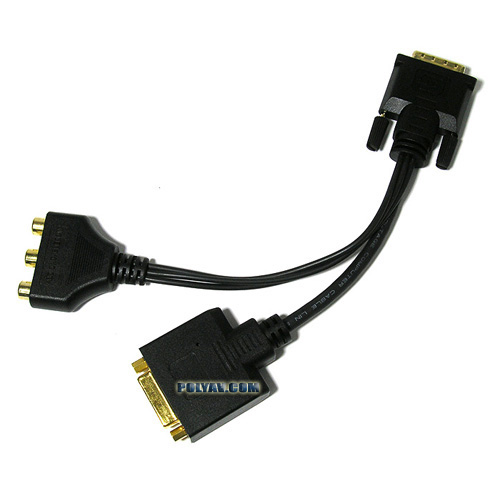

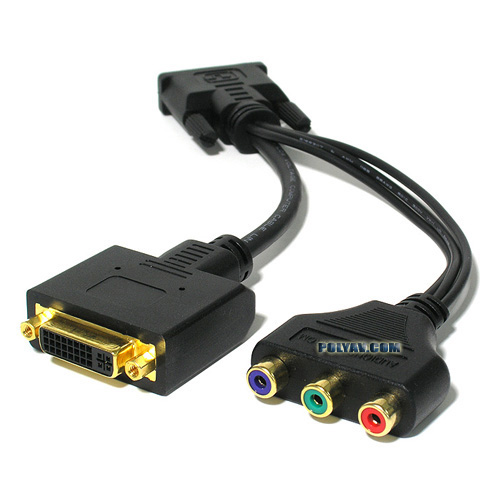

아즈텍 ATI 컴포넌트/DVI SPLITTER 케이블은 ATI 라데온? 시리즈 그래픽카드에서 HDTV Y/Pb/Pr 컴포넌트 출력을 가능하게 함으로써 PC 상에서 이뤄지는 고화질 동영상, DVD, 웹,프리젠테이션작업을 HDTV의 고해상도 대화면을 통해서 감상할 수 있게 하는 최저 비용대비 최고화질이 가능한 상품입니다.
프로그레시브(progressive)와 인터레이스(interlaced) 포맷인 480i, 480p, 720p, 1080i를 지원하며 특히 기존 상품들이 DVI포트를 점유함으로 인해 PC LCD모니터와의 DVI접속이 불가능한 단점을 해결하였습니다.
출력사양
- 4:3 혹은 16:9 의 HDTV/SDTV 화면비율 지원
- 다중 컴포넌트 비디오 출력모드 제공 (선택은 프로그램에서)
- 480i(interaced)
- 480p(progressive)
- 720p
- 1080i
- DVI출력(DVI-D포맷)은 컴포넌트 출력과 동시에 이루어짐
실제 HD출력화면 사례
위 화면은 RADEON 9600SE 에서 1152:648 해상도로 HDTV 출력을 하여 OVERSCAN없이 완벽한 16:9모드로 출력되는것을 볼 수 있습니다.
구입전 유의사항
1. 구입전 반드시 아래 사용가능한 조건을 참조하세요.
2. 사용가능한 조건에서 100% 완벽동작을 보증합니다.
3. 컴퓨터의 전원을 끄고 이 케이블을 연결하십시오.
DVI케이블은 기기의 전원이 켜진상태에서 연결할 경우 기기에 손상이 있을 수 있습니다.
사용가능한 조건
1. ATI RADEON HDTV컴포넌트 출력 가능 모델만 사용가능합니다.
사용가능 모델 (리테일브랜드에 관계없음,DVI지원모델만)
ATI RADEON 9500
ATI RADEON 9550
ATI RADEON 9600
ATI RADEON 9700
ATI RADEON 9800
ATI RADEON X300 (se)
ATI RADEON X550
ATI RADEON X600
ATI RADEON X700
ATI RADEON X800
X700,X800은 9핀 DIN단자로 자체적으로도 가능함
사용불가능 모델
위 모델을 제외한 ATI 모든 모델
그외 GEFORCE,MATROX,S3계열 절대사용불가능 !!!
2. 본 제품을 사용하기 위해서는 ATI HDTV출력 활성화 PATCH 프로그램을 실행해야합니다.
[ 패치 활성 후 출력설정 완료 화면 ]
3. 구형SDTV,HDTV(일체형,컴포넌트입력단자가 DVD입력단자로 표기된 모델등)의 경우 480i해상도만 컴포넌트 비디오신호 입력이 가능하므로 해상도를 720*480*60hz (이하)로 설정하셔야 합니다.
|
