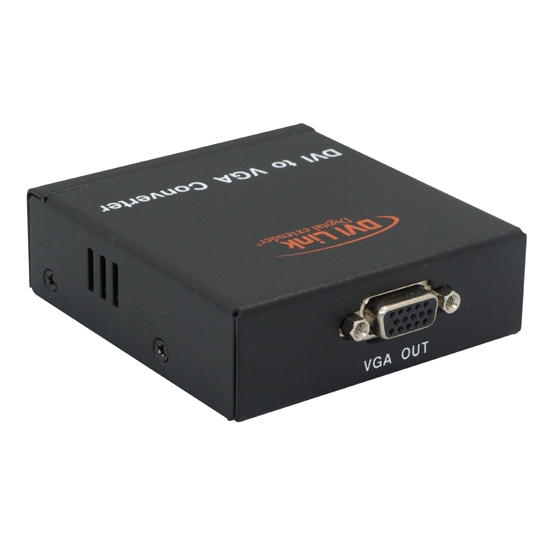

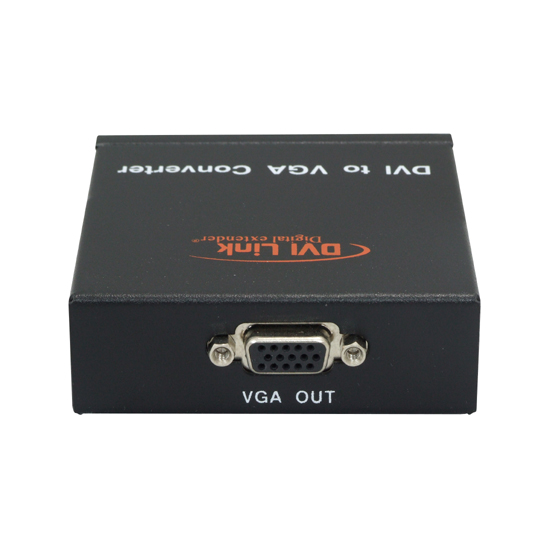

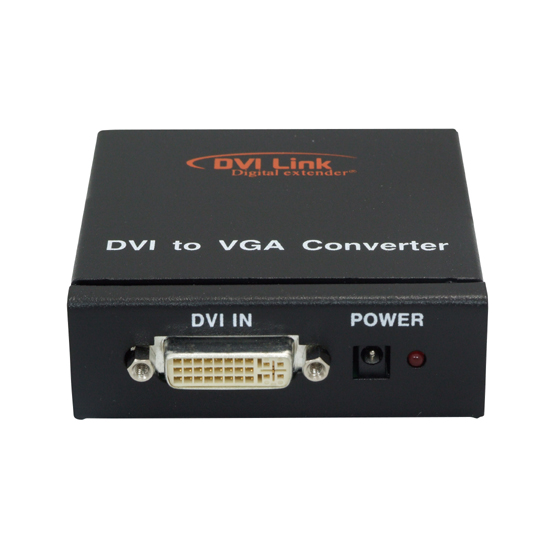

D/A 컨버터 (DC-DA1) 는 디지털 (DVI) 영상신호를 아날로그 (VGA) 영상신호로 변환하는 제품으로 디지털 영상신호를 아날로그 디스플레이 기기 ( 프로젝터 , PDP, CRT, LCD) 로 연결 시 사용합니다.
DC-DA1 는 장비 교체 없이 아날로그 영상장치를 사용 할수 있습니다. |
|
 |
|
|
 |
Feature (특징) |
| • |
DVI 전용 칩 사용으로 신호 증폭 기능 지원 (10M) |
| • |
다양한 해상도 지원 (VGA ~ UXGA / 60HZ) |
| • |
저비용으로 아날로그 영상 기기 사용 가능 |
|
|
Application (적용분야) |
| • |
실험실 , 플랜트 , 공장 의 모니터링 시스템 구성 시 |
| • |
기존 아날로그 영상 장비를 교체없이 사용시 |
| • |
기타 디지털 영상(DVI)를 아날로그 영상 (VGA)으로 변환 시 |
| • |
옥외 전광판 및 실외 디스플레이 사용시 |
|
|
시스템 구성도 |
 |
|
|
제품정보 |
| • |
신호핀배열 (출력신호 -> VGA) |
| No |
신호설명 |
No |
신호설명 |
| 1 |
적색 |
9 |
사용안함 |
| 2 |
녹색 |
10 |
접지 |
| 3 |
청색 |
11 |
접지 |
| 4 |
접지 |
12 |
데이터라인(SDA) |
| 5 |
자가진단 |
13 |
수평동기 |
| 6 |
적색접지 |
14 |
수직동기 |
| 7 |
녹색접지 |
15 |
데이터클락(SCL) |
| 8 |
청색접지 |
|
|
| • |
신호핀배열 (입력신호 -> DVI(Single Link)) |
| NO |
분리신호 |
NO |
분리신호 |
NO |
분리신호 |
| 1 |
TMDS DATA 2- |
9 |
TMDS DATA 1- |
17 |
TMDS DATA 0- |
| 2 |
TMDS DATA 2+ |
10 |
TMDS DATA 1+ |
18 |
TMDS DATA 0+ |
| 3 |
TMDS DATA 2 SHIELD |
11 |
TMDS DATA 1 SHIELD |
19 |
TMDS DATA 0 SHIELD |
| 4 |
N. C |
12 |
N. C. |
20 |
N. C. |
| 5 |
N. C. |
13 |
N. C. |
21 |
N. C. |
| 6 |
DDC CLOCK |
14 |
POWER +5V |
22 |
TMDS CLOCK SHELD |
| 7 |
DDC DATA |
15 |
GROUND(+5V&HV SYNC.) |
23 |
TMDS CLOCK+ |
| 8 |
RESERVED |
16 |
HOT PLUG DETECT |
24 |
TMDS CLOCK- |
|
제품규격 |
| • |
DVI 데이터 전송 대역 : 1.65 Gbps(Single Link) |
| • |
아날로그 VGA 주파수 대역 : 165 Mhz |
| • |
지원 해상도 : VGA(640*480) ~ UXGA(1600*1200)@60 Hz |
| • |
입력 신호 및 커넥터 : 디지털 RGB , DVI-D 29pin Female |
| • |
출력 신호 및 커넥터 : 아날로그 RGB , D-SUB 15pin Female |
| • |
소비전원 : 5V ,1.2A , 소비전력 : 1.6 Watt |
| • |
크기 ( 가로 * 세로 * 높이 , m/m ) : 77*83*21 |
| • |
중량 : 0.22 Kg |
| |
|
 |
