USB(Universal Serial Bus) 2.0 이란? |
|
직렬버스로 최대 480Mbps까지 데이터를 전송할 수 있는 규격이다. 기존에 사용하던 USB 1.1에 비해 상당한 성능향상이 있고, USB 1.1 장치들과 forward, backward 호환성을 유지하며 USB 1.1에 있던 Plug & Play 기능, 드라이버 자동 설치, 전원 관리 기능 등은 그대로 유지하고 있다. 즉 기존에 사용하던 USB 1.1 장치들을 수정 없이 그대로 USB 2.0환경에서 사용할 수 있다. |
|
USB2.0의 장점 |
|
USB1.1은 low speed 모드로 1.5Mbps, full speed 모드로 12Mbps를 지원한다., USB2.0은 low speed 모드와 full speed 모드를 지원하면서, 40배 빠른 최대 480Mbps를 지원하는 high speed 모드가 제공된다. 주요한 응용으로는 이러한 큰 밴드 폭을 필요로 하는 외장 저장장치, 고속 통신 망, 칼라 프린터, 스캐너 등에 사용된다. 또한 USB2.0은 USB1.1에 비해 성능이 향상 되었을 뿐 아니라 USB1.1 장치들과 forward 호환성과 backward 호환성을 제공하는 장점이 있다. 따라서 기존의 USB1.1 환경에서도 USB2.0 디바이스가 그대로 동작이 된다. |
|
USB2.0의 실제 전송 속도 |
|
버스 스피드와 실제 디바이스(장치)가 데이터를 전송하는 속도는 다르다. 전송속도(Data transfer rate)는 버스가 얼마나 바쁘냐(busy), 4가지 전송 모드 중 어떤 모드가 사용되고 있느냐에 달려있다. 최상의 상태는 high speed bulk transfer 모드로 약 90%의 버스 폭(Bandwidth)를 사용하여 53Mbyte/sec의 속도로 데이터를 전송할 수 있다. |
|
USB 1.1과 USB 2.0의 전송 속도 |
|
기존의 USB 1.1은 low speed (1.5Mbps)와 full speed(12Mbps) 2가지 모드가 있으나 USB 2.0에서는 앞의 2가지 모드 외에 high speed(480Mbps)가 추가 되었다. |
|
USB1.1 장치들을 USB2.0 장치들과 공용 가능한지? |
|
USB2.0은 USB 1.1과 backward 호환성이 된다. 따라서 모든 USB1.1 장치들은 USB2.0장치들과 같이 사용할 수 있으나 USB 1.1 장치로서 동작된다. |
|
USB2.0 장치를 USB1.1 host controller에 사용 가능한지? |
|
USB2.0은 USB1.1과 forward 호환성이 된다. 따라서 USB1.1 host controller에 USB2.0장치를 연결하여 사용할 수 있으나, USB2.0의 장점인 최대 480Mbps의 속도는 낼 수 없다. |
|
USB2.0 Ready라고 표시된 제품은? |
|
디바이스는 USB2.0을 지원하나 OS가 아직 USB2.0 드라이버를 지원하지 않는 경우에 USB2.0 Ready라고 제품에 표시하고 있다. |
|
USB2.0 High Speed 모드로 동작하려면 무엇이 필요한가? |
- 호스트 콘트롤러가 USB2.0을 지원해야 한다(EHCI즉 Enhanced Host Controller Interface 지원). PC본체에 내장 되었거나 별도로 PCI card 또는 Card bus(노트북 경우)로 설치하여야 함.
- 호스트 콘트롤러에 사용하는 OS의 USB2.0용 드라이버가 있어야 함.
- USB2.0허브를 사용할 경우는 USB2.0용 허브 드라이버가 있거나 OS에서 지원 되어야 함.
- USB2.0 High Speed를 지원하는 장치가 연결되어야 함.
- 이상의 어느 하나가 만족 되지 않아도 USB2.0 high speed 모드에서 사용할 수 없다. 허브를 사용하지 않을 경우는
- 참고로 지원하고 있는 OS 환경으로는 Windows 98SE, Windows ME, Windows 2000, Windows XP이나 제품을 공급하는 제조사 마다 지원하는 OS가 다르다. 제품을 구입시 지원 OS를 필히 확인할 필요가 있으며 대부분 Windows 95, Windows NT는 지원하지 않는다. Mac의 경우는 Mac OS X에서는 USB2.0을 지원하나 Mac OS 8.6과 9.x의 환경에서는 USB2.0 디바이스가 USB1.1로만 동작된다.
|
|

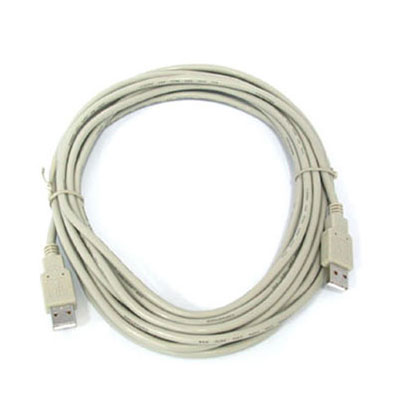

USB1.1 케이블을 USB2.0 환경에서 사용할 수 있는지? |
|
규격상으로는 동일하나 기존에 발매된 많은 케이블들은 USB1.1규격을 제대로 만족하는 케이블이 아니므로 기존의 USB1.1용 케이블을 USB2.0의 High speed에서 사용할 경우에는 조심 하여야 한다. |
|
USB1.1 장치들이 USB2.0환경에서 성능이 향상 되는지? |
|
USB1.1장치들은 USB2.0환경에서 480Mbps로 동작하지는 않고 USB 1.1장치로서 동작된다. USB1.1장치와 USB2.0 장치들은 서로 혼재 되어 사용할 수 있으나 USB2.0 host controller나 USB2.0 hub에 USB2.0 장치를 연결할 경우만 USB2.0의 성능을 얻을 수 있다. |
|
USB2.0과 IEEE1394와 비교 |
|
IEEE1394(Firewire. iLink)는 최대 400Mbps의 속도이고, IEEE1394b는 3.2Gbps의 이다. 어떤 주변기기는 양쪽의 어느 인터페이스를 사용할 수 있으나 두개의 버스는 서로 다른 목적으로 만들어 졌다. USB에서는 호스트가 모든 전송을 시작하고, 모든 전송은 하나의 목적지를 갖는다. IEEE1394는 주변기기들이 각각 서로 직접 통신을 할 수 있고 여러 개의 목적지를 가질 수 있다. |
|
USB2.0장치에 필요한 요소들 |
|
모든 USB 주변기기들은 버스의 통신을 관리하기 위하여 콘트롤러 칩과 Firmware가 필요하다. 또한 각 주변기기들은 low level드라이버와 application간에 통신을 관리하기 위한 device driver를 갖고 있어야 한다. USB2.0을 지원하는 호스트 컴퓨터는 호스트 컨트롤러 하드웨어와 OS와 함께 제공되는 소프트웨어 드라이버를 갖고 있어야 하나, 내장된(built-in) 드라이버로 동작되지 않는 장치는 자체 드라이버를 제공하여야 한다. |
