Category 5E UTP Cable 4 Pair |
Description
● UL, ETL, DELTA, KS C 3342 인증8
● 고속 이더넷, 기가비트 이더넷, 155Mb/s ATM, 멀티미디어 지원
● 글로벌 비지니스 네트워크 용
● 장기적 관점의 네트워크 투자를 가능하게 하는 간소화된 통합 배선 솔루션
● KS C 3342, TIA/EIA-568B.2 전기적 성능만족
● 피트(0~100"), 미터(0~305m) 병행 표기 지원
● RoHS 표준 만족 |
Application
● Horizontal Distribution & Backbone Cabling
● 4/16 Mbps Token Ring(IEEE 820.5)
● 10/100/1000 BASE-T(IEEE 802.3)
● 155Mbps ATM
● 100Mbps TP-PMD
● ISDN, ADSL | Partnumbers
**Denotes Color:WH=White, BL=Blue, GY=Gray
Technical Details
|
항목 |
단위 |
PVC/LSZH |
Plenum |
|
도체저항 |
Ohms/100m |
9.38 |
9.38 |
|
도체저항 불평형 |
% |
5 |
5 |
|
정전용량 |
nF/100m |
5.6 |
5.6 |
|
정전용량 불평형 |
pF/100m |
330 |
330 |
|
특성 임피던스 |
Ohms |
100+-10% |
100+-15% |
|
전달지연 |
ns/100m |
538@100MHz |
538@100MHz |
|
전달지연 편차 |
ns |
45 |
45 |
|
전파속도 |
% |
67 |
68 |
|
사용온도 |
℃/℉ |
-20~60/-40~140 |
-20~60/-4~140 |
|
보관온도 |
℃/℉ |
-20~80/-4~176 |
-20~80/-4~176 |
|
곡률반경 |
|
4x케이블 외경 |
4x케이블 외경 |
|
포장종류 |

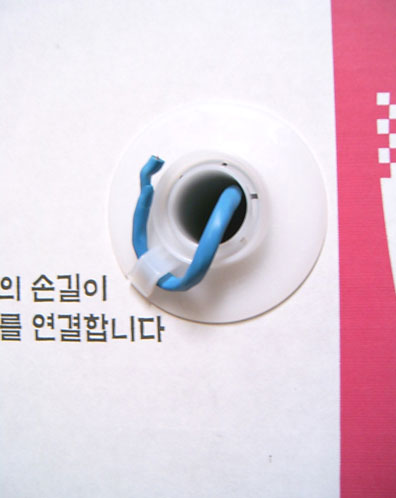

300m/305m(1000ft) |
Reelex |
Reelex |
|
포장중량 |
lb/kft(kg/km) |
17(25) |
20(30) |
|

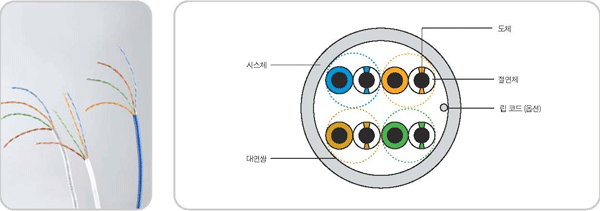

도체경, 재질 |
|
24AWG, Solid Copper |
24AWG, Solid Copper |
|
절연외경, 재질 |
inch(mm) |
0.035(0.90)Φ, HDPE |
0.034(0.86)Φ, FEP |
|
케이블외경, 재질 |
inch(mm) |
0.189(4.8)Φ, PVC or LSZH(비할로겐 난연성) |
0.1814.6Φ, LS-PVC(Plenum) |
|
물성/난연특성 |
UL 444/CMX-UL1581/CM-UL1685, IEC332-3/CMR-UL1666/CMP-UL910/LSZH-IEC61034, IEC60754 |
|
전기적 특성 |
TIA/EIA-568-B.2/ISO11801 "Performance specifications for 4-Pair 100 Ohm Category 5E/D Cabling |
|
