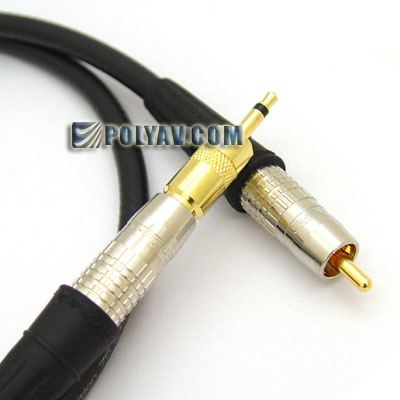

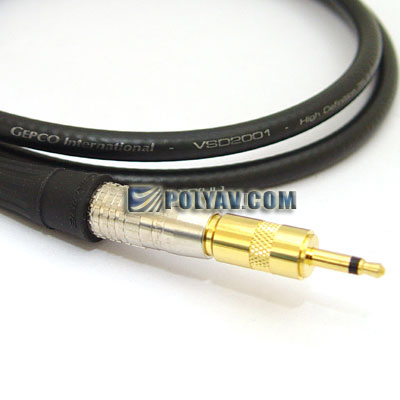

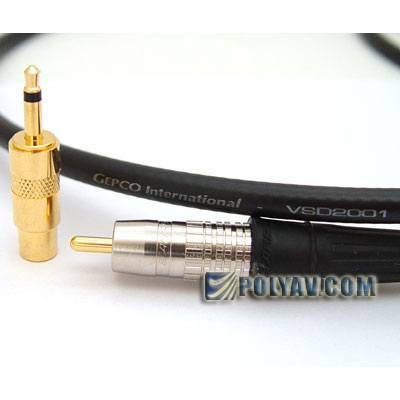

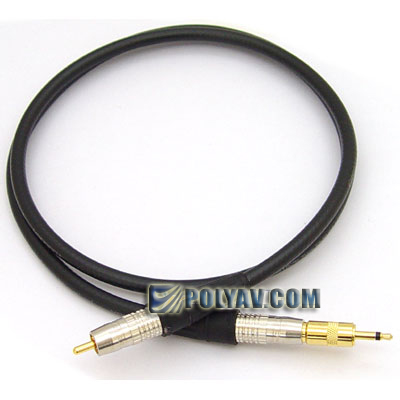

미국 Gepco 사의 75오옴의 코엑시얼 케이블과 일본 까나레(Canare.Japan)의 75옴 전용단자 및 RCA->3.5모노 변환커넥터로 제작.
미국 Gepco 사의 75오옴의 디지털 코엑시얼 케이블(VSD2001)과 일본 카나레(Canare.Japan) 의 75옴 디지털 전용단자(RCAP-C5F) 및 RCA->3.5모노 변환커넥터로 제작한 Gepco 디지털(Coaxial) 케이블로 디지털(Coaxial) 신호전송및 사블라이브 밸류2, DE, DE 5.1 등 사블라이브 기종에서 디지털 브라켓없이 Coaxial 디지털 출력만 필요로 하는 경우 사용되는 케이블입니다.
1.VSD2001 (Gepco Digital Video 75오옴 Coaxial Cable) 케이블 용도
- 사블 라이브 시리즈, 오디지 시리즈 => 리시버, DD/DTS 디코더, 디지털입력지원 스피커
의 동축(코엑시얼 입력단자)- DVDP, AV 앰프, 리시버, CDP, D/A 컨버터등의 디지털 접속을 필요로 하는 각종기기와 연결시
- DVDP,셋탑박스,HDTV,사운드카드와 홈시어터 장비로서의 AC-3 & DTS & Dolby digital 의 5.1ch coaxial 방식의 디지털 전송시
- AV앰프, 리시버, 디코더, 우퍼 등 아날로그신호 전송시
- 아날로그신호를 고음질,장거리 전송시
- Serial Digital Video(SDI), HDTV Upgrades(DTV),셋탑박스/BS튜너용 RF케이블, TV/VTR 용 동축케이블입니다
2. VSD2001 (Gepco Digital Video 75오옴 Coaxial Cable) 케이블 설명
VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 은 디지털(Coaxial)시리얼전송 전용케이블로,
디지털 신호뿐만아니라 아날로그 시리얼전송에있어서도 탁월한 성능을 보이는등 모든 종류의
오디오/비디오 어플리케이션에서 매우 훌륭한 성능을 보여줍니다.
기존의 케이블에서 쉴딩(외부노이즈차폐)의 개선과 낮은 신호감쇄특성, 저손실 절연체에
18AWG 신호선을 사용하여 360Mbs 또는 비압축 HDTV 비디오 시그널을 장거리 전송하는데
최적의 성능을 발휘합니다. 또한 VSD2001 은 저/고주파 영역에서 최고의 신호감쇄특성과
외부노이즈차단으로 저/고주파 노이즈로 부터 화질을 안정적으로 전송해주며, 최대 3GHz까지의
전송대역폭의 성능을 가집니다
3. VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 케이블 규격
| 모델명 |
외피의 두께 |
전체 외경 |
무게 (Lbs) |
| Mft. |
100m |
| VSD2001 |
.033 Inch |
.84 mm |
.272 Inch |
6.91 mm |
42 |
14 |
4. VSD2001 (Gepco Digital Audio 75오옴 Coaxial Cable) 케이블 스펙
Serial Digital Video 75Ω Coaxial Cable
▷도체 ..................... 18 AWG(.040inch, 1.02mm) Solid BC
▷도체저항 ............... 6.4Ω/Mft, 21.0Ω/Km
▷발포체 .................. .180 inch, 4.57 mm, Cellual (Foam) PE
▷실드구조 ............... Two Shields : 100% foil and 95% TC Braid
▷실드저항 ............... 2.8Ω/Mft, 9.2Ω/Km
▷동축외피 ............... Flame Retardant PVC
▷임피던스 ............... 75Ω
▷전파정수 ............... 83%
▷캐페시던스 ............ 16.2 pF/ft, 53.1pF/m
|
