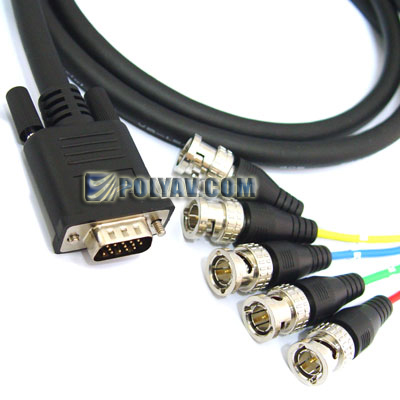

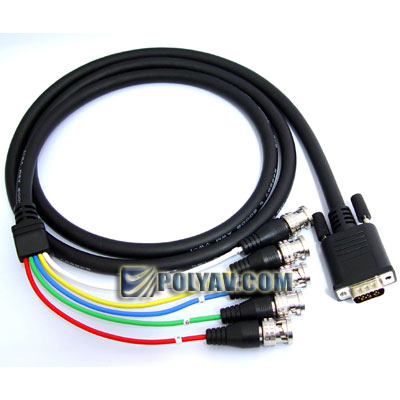

Dsub-5Bnc 제품으로 선재는 CANARE 사의 1.5C 제품으로 제작 되었읍니다.
전세계적 방송 및 음향 케이블, 커넥터 전문회사인 카나레의 RGB-5BNC 케이블 입니다.
카나레의 RGBHV 의 5개의 75옴 영상동축케이블을 사용하여 D-SUB 15핀 단자에서 출력되는
RGBHV 신호를 각각의 5개의 BNC 커넥터로 분리 전송시켜주는 RGB 영상케이블 입니다.
(특히 5BNC 입력이 있는 그래픽디자이너, 디지털 이미지 편집, CAD 작업을 하시는 CRT 모니터
사용자분들에게는 필수 아이템으로서, 이미 수년전부터 국내에 널리 알려진 고급 모니터 케이블입니다)

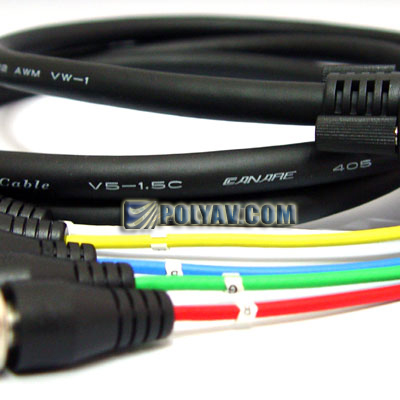

케이블은 멀티비디오 케이블인 카나레 V5-1.5C를 채용하였으며, 75옴 전용 BNC 커넥터를
(모델명 BCP-C1) 사용하여 제작합니다. (일본 카나레 완제품)
- 일본 카나레사의 75옴 RGBHV 영상전용 코엑시얼 케이블
- 75옴 전용 BNC 커넥터를 사용하여 RGBHV 신호전송에 최적
- 실드처리 (편조실드) 를 하여 EMI, RFI 노이즈 차단
- 홈씨어터, HDTV, 프로젝터, LCD, PDP 등의 디스플레이기기에서 고화질 보장

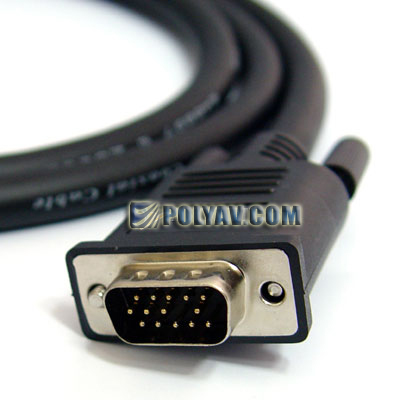

D-SUB 단자는 무연납을 사용한 몰딩타입의 일본 카나레에서 제작한 완제품 입니다.
RGBHV 신호 전송시 D-SUB 단자를 사용하지 않고 5개의 분리된 RCA, BNC 커넥터를 사용시의 장점으로
개별 독립된 무납땜(압착식) 커넥터 사용으로 신호손실이 발생하지 않으며, D-SUB 단자의 경우
좁은 단자내에 여러개의 케이블이 들어있음으로 신호간섭이 발생할 수 있습니다.
대부분의 방송장비나 프로세서들은 이러한 단점들을 보안하기 위해 독립된 5개의 BNC, RCA 커넥터를
사용하고 있으며, 지금 사용하시는 CRT 모니터, HDTV, 프로젝터가 5개의 BNC, RCA 로 구성되어
있다면 D-SUB 단자보다는 카나레 D-SUB(RGB) to 5BNC 케이블을 추천해드립니다.

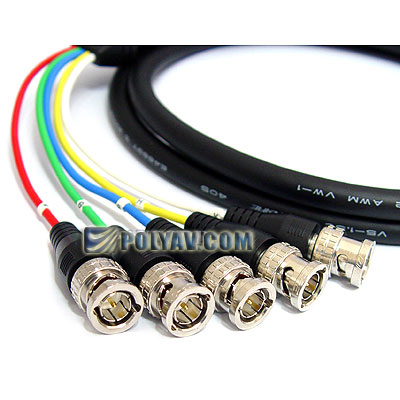

BNC 를 지원하는 기기 연결시에는 R,G,B,H,V 표기를 확인하시고 연결해주시면 됩니다.
만약 표기가 없다면 케이블색상(국제규격)으로 R,G,B,H,V 를 확인하시면 됩니다.
|
모니터 RGB 컨넥터 |
BNC 케이블 포트색 |
|
R |
빨간색 |
|
G |
녹 색 |
|
B |
파 랑 |
|
H(H/V) |
노란색 |
|
V |
흰색 |
케이블 :: 일본 카나레社이 RGBHV 전용 75옴 멀티동축케이블 (모델명 V5-1.5C)
커넥터 :: 일본 카나레 75옴 전용 BNC 커넥터 (모델명 BCP-C1)
|
모델명 |
외경 |
중량 |
유 니 트 구 성 |
전 기 특 성 |
|
내부 도체 |
절연체 |
외부도체 |
유
니
트
외
경 |
내부도
저항 |
외부저항 |
특성
임피
던스 |
감 쇠 량 |
|
도체단면적
도체 구성 |
외경 |
외경 |
실 드 밀 도 |
|
mm |
kg/
100m |
mm2/(AWG)
본/mm |
mm |
mm |
% |
mm |
Ω/100m |
Ω/100m |
Ω |
dB/100m
(10MHz) |
|
V5-1.5C |
9.2 |
11 |
7/0.09A |
0.27 |
1.6 |
0.10A/5/16
(94%이상) |
2.6 |
42.4 |
3.3 |
75 |
9.6 |
|
